概述
綜合自動化系統是湖南艾德迅能結合多年的業內經驗、現場人員的使用需求和習慣,采用先進的通信技術、圖形技術、數據庫技術開發而戚,適用于變電站自動化、發電站自動化、泵站自動化、污水處理自動化等各行各業。綜合自動化系統靈活的系統構成,使得其應用并不局限于上述行業自動化。
綜合自動化系統,輕松滿足組網需求,可以很方便的實現多機并列,多機冗余,多機分工協作,采用光纖通信輕松實現遠程監視和控制。
系統組成
一.后臺功能模塊
1)圖形系統,以多種多樣,直觀的顯示備設備的運行狀態,運行參數,告警信息,設備存儲的設置參數,運行報表。
2)數據庫系統,管理現場各設備的各種數據。
3)通信系統,與通信管理機進行通信,采集現場設備的各種數據。
4)人機交互系統,提供工程師系統維護接口,提供人工控制改變現場設備運行狀態的接口。
5)打印系統,提供召喚和定時打印,將運行記錄、統計數據輸出到打印機。

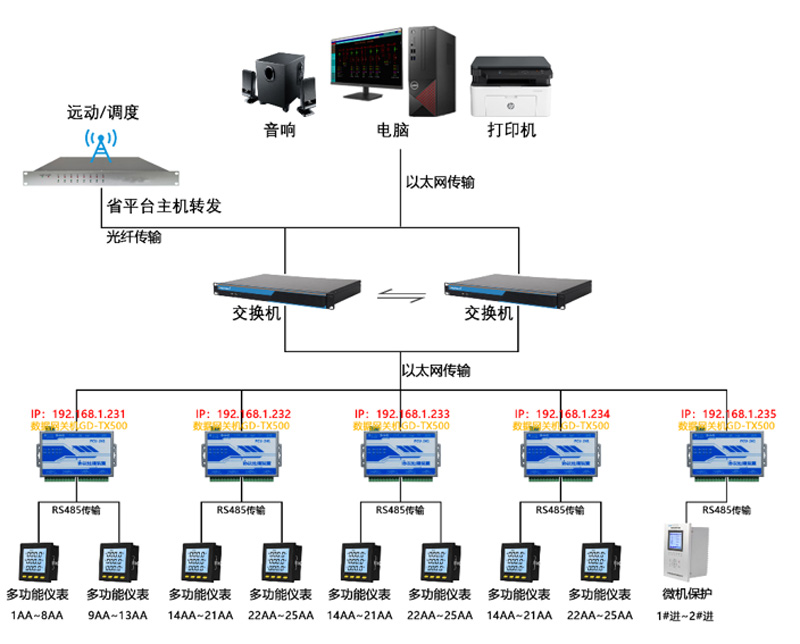

二.自動化系統網絡圖
綜合自動化系統根據現場情況和用戶的需求,有多種組網方式:
1)單機小系統
2)前后臺系統
3)中控室附近多機系統
4)遠程多機網絡系統
5)雙網冗余系統

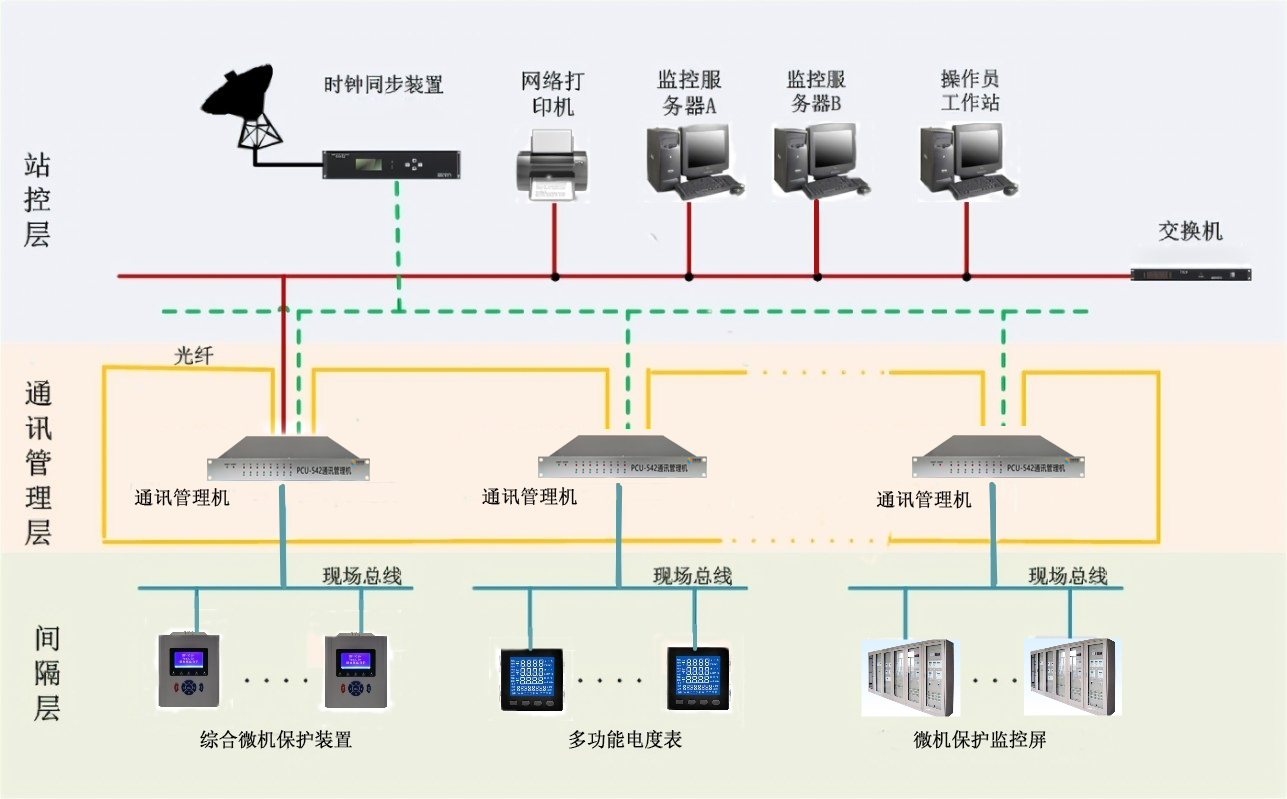

其中,中控室多機系統的網絡結構圖如下:
