解決方案

所在位置:首頁 > 解決方案

智能輔控系統

時間:2022-09-15 來源:原創 瀏覽量:2916

  適用領域:水電站、供水泵站、排水泵站、自來水廠、消防供水、工礦生產企業、灌溉等;

  控制對象:
  控制診斷對象:電機、水力控制閥(電動閥);

  相關信號:振動、位移、溫度、轉速、壓力、水位、流量、電氣量等。


  方案組成

  智能輔控系統是以物聯網云平臺為架構實現,在傳統控制系統的基礎上增加智能化控制平臺,基于軍工、航天平臺,具有很強的可用性、可靠性、高性能性、可擴展性;
  1、智能控制單元
  智能控制器采用艾德迅公司生產的智能控制器,它除了具有原有的PLC功能外,更具有強大的運算能力,能夠擴展更多內存及儲存空間。并可以擴展足夠多的AI/DI/DO及其他模塊,能夠組成一個獨立的智能控制系統,現場完成數據的存儲和診斷分析。智能控制器有豐富的網絡接口,能夠支持各種通訊模式,以便用于各種通訊需求。
  2、AI診斷分析單元:
  收集和存儲現場所有數據采集站傳輸?shù)臄?shù)據信息,具備監測系統的所有圖譜診斷、分析、報警功能,并可以對現場每個測點進行設置及數據存儲,并具備通過依據高速通訊及大量的數據進行AI學習,進而實現智能判斷電機的工作狀態,不斷進化對故障判斷報警,從而實現對設備進行智能控制。
  3、其他功能:
  智能診斷,提前預測,減少設備因故障而帶來的停機損失;在線監測,節約巡檢人工成本。收集設備全生命健康數據,為管理設備提供數據來源,減少設備和管理成本。


  智能輔控系統功能優點(相對于傳統平臺)


序號 故障類型 故障部位 故障描述
1 工頻故障 基礎故障 電機、齒輪箱基礎地腳松動、結構松動、結構共振
不平衡 電機轉子、齒輪箱高速軸齒輪不平衡
不對中 軸系軸心線不重合
共振故障 電機、齒輪箱運行頻率與部件共振頻率一致引起的共振
2 電氣故障 定子繞組 定子疊片短損或鐵芯松動、定子偏心、定子繞組松動等
轉子繞組 轉子籠條松動、斷裂、轉子偏心、轉子熱態變形等
3 機械部件損傷 電機 電機軸承內、外圈剝落;滾動體剝落;保持架刮擦、斷裂;軸承動靜磨碰;內外圈旋轉松動、配合松動軸電流等
齒輪箱 齒輪箱軸承內、外圈剝落;滾動體剝落;保持架刮擦、斷裂;軸承動靜磨碰;內外圈跑圈;旋轉松動、配合松動缺陷等
齒輪箱嚙合不良、斷齒、偏磨、竄動等故障
軸系 軸系支撐軸承內、外圈剝落;滾動體剝落;保持架刮擦、斷裂;軸承動靜磨碰;內外圈跑圈;旋轉松動、配合松動缺陷等
軸彎曲
聯軸器磨損、轉軸竄動

  智能排水控制系統



  適用領域:水電站、泵廠、污水處理廠、自來水廠、排水站等

  控制對象及相關信號:
  控制對象:排水泵、泵控閥、電動閥、潤滑水電磁閥等;
  相關信號(控制):水位、流量、壓力等;
  選擇信號(機械診斷、分析、故障預判等):振動、位移、溫度、轉速、電氣量等

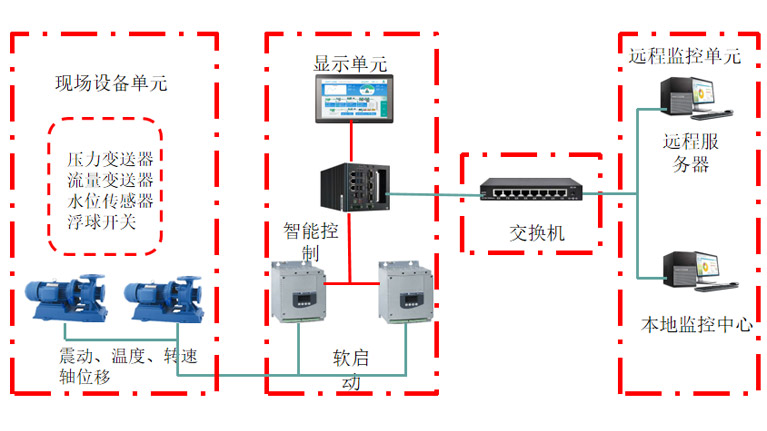

  控制系統組成:
  控制系統由智能(AI)控制器、顯示單元、采集單元、電機主回路(軟啟動器/變頻器)、控制屏柜及附件等組成。



       控制系統功能
       1、手動控制功能:現地操作模式, 由人工手動控制水泵的啟停;
       2、智能控制診斷分析功能:智能控制器AI控制模式,智能控制器通過傳感器實時采集的信號進行邏輯控制啟停。智能控制器通過大數據監測控制設備電機的健康狀態,來進行分級報警,當設備報警級別達到停機檢修狀態時,智能控制器會自動的停機(可選擇只預警)。該智能控制功能有開放的AI接口,需要現場不斷的模擬工況狀態進行學習后修正,以保證最后得到的結論準確。同時智能控制器也能夠?qū)﹄姎庠O(shè)備各元器件的狀態能夠?qū)崟r(shí)監測、并可通過各狀態數據形成曲線、報表,以便發生故障對系統查詢故障時來進行診斷。
       3、遠方控制功能:DCS控制模式,由DCS控制水泵的啟停。
       4、通訊功能:標準Modbus 485或TCP/61850協議及其他總線協議。


智能供水控制系統


       適用領域:水電站、自來水廠、消防供水、污水廠、灌溉泵站等。
       控制對象及相關信號
       控制對象:供水泵、電動閥、電磁閥、濾水器等。
       相關信號:壓力、水位、流量、濾水器信號等。
       選擇信號(機械診斷、分析、故障預判等):振動、位移、溫度、轉速、電氣量等。
       控制系統組成
       控制系統由智能(AI)控制器、顯示單元、采集單元、電機主回路(軟啟動器/變頻器)、控制屏柜及附件等組成。




       控制系統功能
       1、手動控制功能:現地操作模式, 由人工手動控制水泵的啟停;
       2、智能控制診斷分析功能:智能控制器AI控制模式,智能控制器通過控制器實時采集的信號進行邏輯控制啟停。智能控制器通過大數據監測控制設備電機的健康狀態,來進行分級報警,當設備報警級別達到停機檢修狀態時,智能控制器會自動的停機(可選擇只預警)。該智能控制功能有開放的AI接口,需要現場不斷的模擬工況狀態進行學習后修正,以保證最后得到的結論準確。同時智能控制器也能夠?qū)﹄姎庠O(shè)備各元器件的狀態能夠?qū)崟r(shí)監測、并可通過各狀態數據形成曲線、報表,以便發生故障對系統查詢故障時來進行診斷。
       3、遠方控制功能:DCS控制模式,由DCS控制水泵的啟停。
       4、通訊功能:標準Modbus 485或TCP/61850協議及其他總線協議。


智能通風控制系統


       適用領域:電站、自來水廠、污水廠、隧道、樓宇等。

       控制對象及相關信號
       控制對象:軸流風機、射流風機、離心風機、風控閥等。
       相關信號:風壓、溫度、氣體傳感器(二氧化碳、硫化物等)、火災系統信號等。
       控制系統組成
       控制系統由PLC、觸摸屏、按鈕、指示燈、控制開關、繼電器、開關電源、主回路斷路器、軟啟動器、控制屏柜及附件等組成




       控制系統功能
       1、手動控制功能:現地箱手動操作模式,由人工手動控制功能風機的啟停;
       2、自動控制功能:PLC自動控制模式,由PLC編程邏輯實現分區自動控制;
       3、遠處方控制功能:DCS判斷并發出命令信號,實現風機的啟停的啟停;
       4、數據信號采集和處理功能:實時采集風機、風閥、溫度、氣體濃度等各種信號參與邏輯判斷并顯示,具有短路、過載、缺相等電機保護功能及PLC模塊故障判斷、通訊故障判斷等自診斷功能;
       5、通訊功能:標準Modbus 485或TCP/61850協議及其他總線協議。



智能空壓機控制系統


       適用領域:電力行業、鋼鐵行業、輕工業、機械行業等
       控制對象及相關信號
       控制對象:空壓機、排污電磁閥、汽水分離電磁閥等;
       相關信號:壓力、空壓機溫度、潤滑油位、空壓機本體信號等。
       控制系統組成
       控制系統由智能(AI)控制器、顯示單元、采集單元、電機主回路(軟啟動器/變頻器)、控制屏柜及附件等組成。



       控制系統功能
       1、手動控制功能:現地操作模式, 由人工手動控制空壓機的啟停;
       2、智能控制診斷分析功能:智能控制器AI控制模式,智能控制器通過控制器實時采集的信號進行邏輯控制啟停。智能控制器通過大數據監測控制設備電機的健康狀態,來進行分級報警,當設備報警級別達到停機檢修狀態時,智能控制器會自動的停機(可選擇只預警)。該智能控制功能有開放的AI接口,需要現場不斷的模擬工況狀態進行學習后修正,以保證最后得到的結論準確。同時智能控制器也能夠?qū)﹄姎庠O(shè)備各元器件的狀態能夠?qū)崟r(shí)監測、并可通過各狀態數據形成曲線、報表,以便發生故障對系統查詢故障時來進行診斷。
       3、遠方控制功能:DCS控制模式,由DCS控制空壓機的啟停。
       4、通訊功能:標準Modbus 485或TCP/61850協議及其他總線協議。

智能工業電視控制系統


       適用領域:水電站、泵廠、污水處理廠、變電站、樓宇、工業生產設備等
       控制對象及相關信號
       控制對象:硬盤錄像機、攝像機、交換機、管理服務器等;
       相關信號:圖像、聲音、火災、溫度、環境等。
       控制系統組成
       服務器、硬盤錄像機、攝像機、交換機、聲光報警器、防火墻、路由器、工作站等


       控制系統功能
       工業電視是用于監視生產過程的電視設備,閉路電視之一。只在特定范圍內傳送圖像信息的電視。一般指廣播電視以外的各種電視系統。工業電視用于對生產過程的各環節進行集中監視,從而節省了人力,提高了工作效率。使用工業電視還可以保證安全生產,改善工作條件,正因?yàn)楣I(yè)電視的許多特點,所以工業電視能夠廣泛應用于多種工業領域。
       工業電視監控系統以其直觀、準確、及時和信息內容豐富而廣泛應用于許多場合,更是電廠電站、變電站、大型企業、社區等安全防范系統的重要組成部分,它是作為“無人值班、少人值守”自動化控制系統輔助監視的綜合系統。我公司開發的系統采用以太局域網,可靈活的搭建全區域視頻監控網絡,實現本地和遠方的實時畫面監控、錄像及回放;基于DVR的系統構造方案,可有效的保護客戶以往的安防投資并能兼顧未來系統的擴展;基于全I(xiàn)P網絡攝像機的系統,可實現全高清的實時監控、智能分析、報警聯動等高級功能,并能靈活方便的與第三方系統集成。
